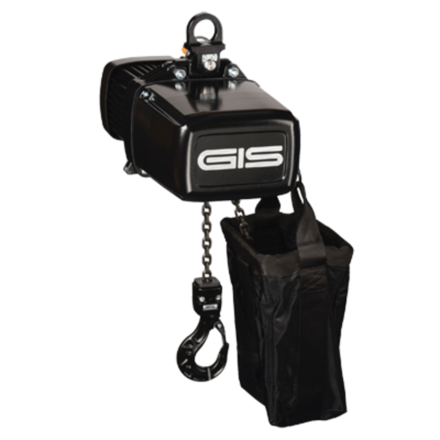

Kettenzug für szenische Darstellung mit Weg- und Lastmessung

Elektrokettenzug LP C1

LP500 - 2500, bis 2000 kg

Zuverlässig und langlebig

  • Robust: 3 Jahre Garantie
  • Bewährte DC-Federdruckbremse, mit oder ohne Überwachung
  • Höchste Sicherheit dank Anordnung von Bremse nach Rutschkupplung

Komfortabel

  • Leise: Hohe Laufruhe durch 3-stufiges Getriebe mit Schrägverzahnung
  • Schutzart IP65 für den Ausseneinsatz
  • Einfach: Polygonverbindungen für den schnellen Service

Kundenspezifisch

  • Vorbereitung für Last- und Wegmessung
  • Geeignet für Frequenzumformer-Betrieb
  • Breites Angebot an Zubehör und Optionen

Technische Daten

Standardausführung

C1 Elektrokettenzug

Nach EN 14492, DIN 56950 und IGVW SQP2


Maximale Traglasten

LP500: 400 kg, LP1000: 800 kg, LP1600: 1250 kg, LP2500: 2000 kg


Kettensicherheit

Mindestens 10:1


Standardspannungen

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz


3-Phasen-Motor

1 oder 2 Hubgeschwindigkeiten


Steuerung
  • Schnittstelle für kundenseitiges Steuerungssystem
  • Geeignet für Frequenzumrichter-Betrieb

Endschaltung

Getriebeendschalter mit zwei zusätzlichen Not-Aus-Kontakten


Schutzart

IP65


Lastmessung

Ösen- oder Hakenaufhängung mit Lastmessbolzen: Ausgangssignal 0 – 10 V


Wegmessung

Inkrementaldrehgeber am Kettenrad


Verwendung

Einsatz als Stationär- oder Kletterzug


Isolatosklasse (Motor)

F


Material

Gehäuse und Deckel aus Aluminium


Farbe

Gehäuse, Kette und Ausrüstteile schwarz


Bremsen

Zwei unabhängige DC-Federdruckbremsen


Lasthaken

Mit formschlüssiger Hakenlasche, Dämpfungssystem



Überlastsicherung

Rutschkupplung nachstellbar und nicht im Kraftfluss


Kundennutzen

Sowohl zur Weg- wie auch zur Lastmessung können die zusätzlichen Komponenten und elektrischen Bauteile auf einfache Art und Weise im Kettenzug integriert werden. An der Antriebswelle und/oder am Kettenrad wird der Einbau von Inkremental- oder Absolutdrehgebern zur Wegmessung vorbereitet. Spezielle Ösen- und Hakenaufhängungen erlauben die einfache Installation eines Lastmessbolzens zur Lastmessung. Dies schätzen unsere Partner, welche die Steuerung für die Gruppenzüge entwickeln und bereitstellen.

Sämtliche LP-Motoren sind mit einem 3-stufigen, in sich geschlossenen Getriebe ausgerüstet. Die Schrägverzahnung mit geometrischer Optimierung und das Kettenrad mit mindestens 5 Taschen bieten extrem hohe Laufruhe. Dies ermöglicht das geräuscharme Bewegen von Lasten während Veranstaltungen. Dank der Schalldämpfung durch Getriebe- und Kettenzuggehäuse beträgt der Schalldruckpegel des LP500 nur 60 dB.

Zubehör + Optionen

  • Betriebs- und Steuerspannungen für weltweiten Einsatz
  • Geschwindigkeiten bis 32 m/min bei 50 Hz
  • Lastmessbolzen: Ausgangssignal 4 – 20 mA
  • Mechanischer Schutz für Lastmessbolzen
  • Vorbereitung für Wegmessung mit Absolutgeber am Kettenrad, ohne Geber
  • Vorbereitung für Wegmessung mit Inkremental- oder Absolutdrehgeber an Antriebswelle (ohne Geber)
  • Sicherheitslasthaken
  • Temperaturüberwachung
  • Bremsüberwachung unabhängig für erste und zweite Bremse
  • Zusätzlicher Gleichrichter
  • Textilkettenspeicher für diverse Hubhöhen
  • Tragegriffe
  • Kundenspezifische Anpassungen für Kabelanschlüsse
  • Flight Cases (LP500)
  • Hand- und Motorfahrwerke
