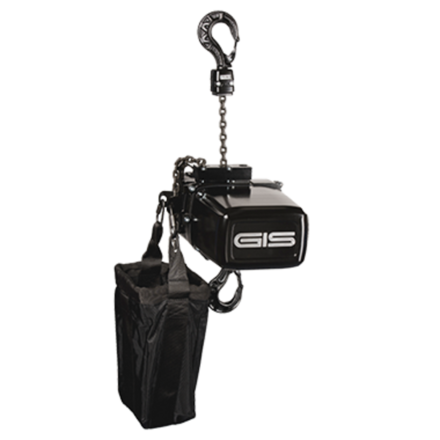

Motor als Aufbaukettenzug für Bühnenbau

Elektrokettenzug LP D8+

LPM250, LP500 - 2500, bis 2500 kg

Zuverlässig und langlebig

  • 3 Jahre Garantie
  • Sicher: Minimal 8-fache Kettensicherheit
  • Wetterfest: Schutzart IP65 als Standard

Komfortabel

  • Einsetzbar als Stationär- oder Kletterzug ohne Umbau
  • Leise: Hohe Laufruhe durch 3-stufiges Getriebe mit Schrägverzahnung
  • Einfach: Polygonverbindungen für den schnellen Service

Kundenspezifisch

  • Verschiedene Betriebs- und Steuerspannungen
  • Zweite Bremse ohne Gehäuseverlängerung
  • Breites Angebot an Zubehör und Optionen

Technische Daten

Standardausführung

D8 Plus Motor

Nach EN 14492, DIN 56950 und IGVW SQP2


Maximale Traglasten

LPM250: 250 kg, LP500: 500 kg, LP1000: 1000 kg, LP1600: 1600 kg, LP2500: 2500 kg


Kettensicherheit

Mindestens 8:1


Standardspannungen

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz
1 × 115 V / 50 Hz, 1 × 230 V / 50 Hz


3-Phasen-Motor

1 oder 2 Hubgeschwindigkeiten


1-Phasen-Motor

1 Hubgeschwindigkeit


Steuerung

Direktsteuerung


Schutzart

IP65


Aufhängung

Ösen- oder Hakenaufhängung


Verwendung

Einsatz als Stationär- oder Kletterzug


Isolatosklasse (Motor)

F


Material

Gehäuse und Deckel aus Aluminium


Farbe

Gehäuse, Kette und Ausrüstteile schwarz


Bremsen

Zwei unabhängige DC-Federdruckbremsen


Lasthaken

Mit formschlüssiger Hakenlasche, Dämpfungssystem



Überlastsicherung

Rutschkupplung nachstellbar und nicht im Kraftfluss


Weitere Eigenschaften
  • Geeignet für Frequenzumrichter-Betrieb
  • Liquidablauf für Aussenbetrieb

Kundennutzen

Kraftvoll
Die einsatzgehärtete Profilstahlkette bietet eine um ca. 15 % erhöhte Belastbarkeit bei gleichem Nenndurchmesser im Vergleich zu einer Rundstahlkette. Durch die grössere Querschnittfläche wird die Belastung vermindert und die Lebensdauer der Kette gesteigert. Der Skeletto-Lasthaken mit stabiler, geführter Hakensicherung und Dämpfungssystem bietet ein Maximum an Sicherheit.

Wetterfest
Die kathodische Tauchlackierung (KTL-Beschichtung) bietet Schutz vor mechanischer Beanspruchung und hohe UV-Beständigkeit. Durch die Auslegung des Kettenzuges auf die Schutzart IP65 ist dieser standardmässig gegen Staub und Strahlwasser geschützt. Der LP eignet sich somit bestens für den Ausseneinsatz, auch unter schwierigsten Bedingungen. An Open-Air Veranstaltungen oder auf Konzerttourneen schätzt der Rigger die Wetterbeständigkeit und Zuverlässigkeit der GIS Motoren.

Bremse
Das Absichern der Last erfolgt durch zwei voneinander unabhängigen DC-Federdruckbremsen. Der GIS Motor ist standardmässig zur Montage einer zweiten Bremse konstruiert, ohne dass eine Gehäuseverlängerung notwendig ist. Die zweite Bremse wird mittels weniger Handgriffe auf der bestehenden Welle montiert. Durch dieses Konzept ist der Motor leicht und kompakt.

Kompakt
LPM250 und LP500 sind dank der modularen und kompakten Bauweise perfekt für den Einbau in Traversen geeignet. Der LPM250 passt in die quadratische 300 mm Traverse und der LP500 in die quadratische 400 mm Traverse. Trotz der kompakten Bauform des Kettenzuges, können Verschleissteile auf einfachste Weise ausgetauscht werden, was der Techniker besonders schätzt.

Zubehör + Optionen

  • Steuerung 42 V Niederspannung mit Getriebeendschalter
  • Betriebs- und Steuerspannungen für weltweiten Einsatz
  • Geschwindigkeiten bis 32 m/min bei 50 Hz
  • Sicherheitslasthaken
  • Getriebeendschalter mit zwei zusätzlichen Not-Aus-Kontakten
  • Sicherheitsfunksteuerung
  • Ergonomischer Steuerschalter am Kabel
  • Vorbereitung für Drehgeber an Kettenrad oder Antriebswelle
  • Inkrementaldrehgeber für Wegmessung
  • Ösen- oder Hakenaufhängung für Lastmessbolzen
  • Lastmessbolzen 0 - 10 V oder 4 - 20 mA, mechanischer Schutz
  • Temperaturüberwachung
  • Textilkettenspeicher für diverse Hubhöhen
  • Tragegriffe
  • Bremsüberwachung
  • Flight Cases (LPM250 und LP500)
  • Controller 2- oder 4-Kanalsteuerungen
  • Anschluss- und Steuerkabel mit Stecker
  • Handfahrwerk und Motorfahrwerk
