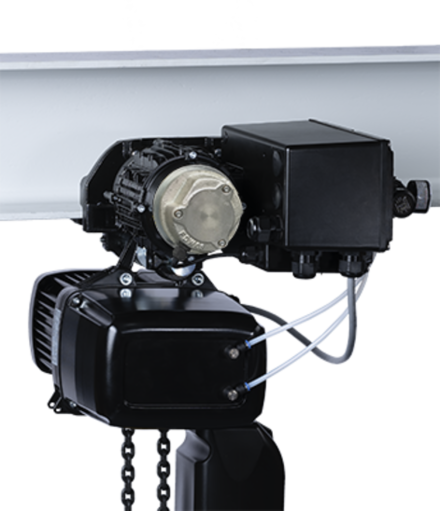

Chariot motorisé pour les environnements explosifs

Chariot motorisé protection contre les explosions

GMF1250 - 6300 ATEX, jusqu'à 6300 kg
  • Chariot motorisé en version protégée contre les explosions selon ATEX
  • Protection contre poussière ou gaz
  • Largeurs d'aile réglable en continu
  • 1 ou 2 vitesses
  • Type de protection IP65
  • Disponible pour les zones 22(D) et 2 (G)

Spécifications techniques

Version standard

Capacités de charge maximales

GMF1250: 1250 kg, GMF2500: 2500 kg, GMF4000: 4000 kg, GMF5000: 5000 kg, ​GMF6300: 6300 kg

Largeurs d'aile

GMF1250: 70 - 140 mm (70 - 240 mm en option), GMF2500: 88 - 200 mm (88 - 300 mm en option), GMF4000 /5000 / 6300: 91 - 300 mm (91 - 200 mm en option)

Rayon de courbure minimal (avec galets de support)

GMF1250: 1300 mm, GMF2500: 1800 mm, GMF4000 / 5000 / 6300: 2200 mm

Tensions standards

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz

Moteur triphasé

1 ou 2 vitesses

Commande

42 V basse tension

Type de protection

 IP65

Matériel

Flasques et galets de roulement en fonte grise

Galets de roulement

Galets de roulement pour surfaces planes

Axe

Axe en acier galvanisé

Protection

Sécurité antichute et anti soulèvement

Boîte de commande

Boîte de commande ATEX à 4 boutons avec arrêt d'urgence et câble de décharge de traction externe

Longueur de câble de commande

2 m

Classe d'isolation (moteur)

F

Frein

Frein à pression de ressort DC

Version protégée contre la poussière:

  • Groupe d'appareils II Catégorie d'appareils 3
  • Zone 22 (D)
  • Température = <130° C
  • Avec surveillance de température


Version protégée contre le gaz:

  • Groupe d'appareils II Catégorie d'appareils 3
  • Zone 2 (G), 22 (D)
  • Classe de température = T3
  • Avec surveillance de température
  • Interruption de fonctionnement en cas de chute de pression

Bénéfice client

La version protégée contre des explosionsle gaz offre une sécurité maximale:
La surpressiom dans le carter empêche l'entrée de gaz. En cas de chute de pression dans le carter, la tension d'alimentation est immédiatement interrompue et par conséquent le processus de translation est arrêté

Accessoires et options

  • Chariots résistant à la rouille
  • Tensions d'alimentation et de commande du monde entier
  • Vitesses spéciales sur demande
  • Galets de support pour les déplacements en courbe
  • Galets de roulement convexe en fonte grise
  • Galets de roulement en acier ou acier résistant à la rouille
  • Axes pour largeurs d'aile spéciales
  • Graisse à réducteur pour températures basses / industrie alimentaire
  • Contrepoids extensible modulaire
