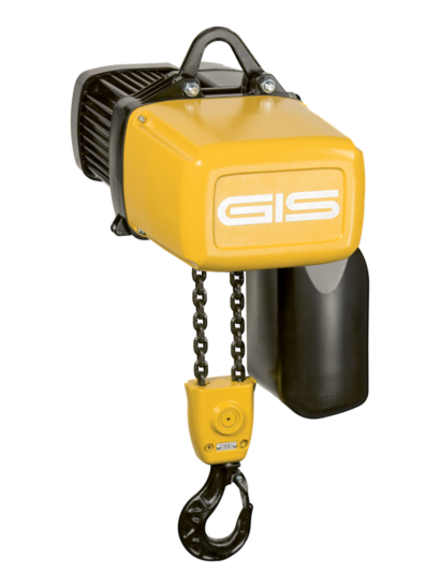

Palan électrique à chaîne GP

Palan électrique à chaîne GP

GPM250, GP250 - 2500, jusqu'à 6300 kg

Fiable et durable

  • 3 ans de garantie sur tous les palans électriques à chaîne GP
  • Facteur de sécurité de chaîne d’au moins 8 (DIN EN 14492 A5, ISO M5)
  • Tous les palans à chaîne GP ont une protection IP65 en standard

Confortable

  • 60% plus de capacité de levage
  • Haute marche silencieuse grâce au réducteur à trois étages avec denture hélicoïdale
  • Connexions polygonales pour un montage et démontage rapides

Sur mesure

  • Palans à chaîne en version triphasée ou monophasée
  • Commande directe, commande spéciale, radiocommande, convertisseur de fréquence
  • Versions spéciales telles que palans électriques fabrication compact, version résistante à la rouille, ATEX



Spécifications techniques

Version standard

Capacités de charge maximales (à 1 ou 2 brins)

GPM250: 320 kg, GP250: 400/630 kg, GP500: 800/1250 kg, GP1000: 1600/2500 kg, GP1600: 2500/4000 kg, GP2500: 3200/6300 kg


Tensions standards

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz
1 × 115 V / 50 Hz, 1 × 230 V / 50 Hz


Moteur triphasé

1 ou 2 vitesses de levage


Moteur monophasé

1 vitesses de levage


Commande

42 V basse tension


Type de protection

IP65


Suspension

Suspension par anneau


Hauteur de levage standard

3 m


Boîte de commande

Boîte de commande ergonomique avec arrêt d'urgence et câble de décharge de traction externe


Longueur de câble de commande

1,8 m


Interrupteur de fin de course

Interrupteur de fin de course du réducteur pour position supérieure et inférieure du crochet


Classe d'isolation (moteur)


Frein

Frein à pression de ressort DC


Protection de surcharge

Accouplement à friction réglable et pas dans le flux de force


Bénéfice client

Le palan électrique à chaîne GP est facile à installer et ne contient pas d’électronique sensible, ce qui réduit le risque d'interruptions de service. Le palan se distingue par sa haute marche silencieuse et il est conçu pour une longue durée de vie dans des conditions rudes. La boîte de commande ergonomique avec 42 V basse tension permet un travail confortable et sûr. La maintenance est simple, rapide et ne nécessite pas d’outils spéciaux.

Chaîne en acier profilé
La chaîne en acier profilé offre une résistance supplémentaire d'environ 15% par rapport à une chaîne ronde classique de même diamètre. La surface de friction entre les maillons est plus large, afin de réduire l'usure de la chaîne et d'en augmenter la durée de vie. Le crochet de charge avec linguet guidé stable et doté d'une butée en caoutchouc, offrant une sécurité maximale à votre charge.

Connexion polygonale
À l’intérieur du palan à chaîne à structure modulaire se dissimule une véritable innovation. Toutes les jonctions arbres-moyeux sont construites en exécution polygonale. Ceci permet un démontage et un montage nettement plus rapide lors des travaux de réparation et de maintenance et permet donc de réduire les coûts d’entretien. Les gains de temps ainsi réalisés permettent de considérablement réduire les coûts de service.

Type de protection IP65
Conçu en type de protection IP65, le palan à chaîne, y compris boîte de commande, est à la fois étanche à la poussière et protégé contre les jets d'eau. Grâce à sa construction compacte et robuste, le GP convient parfaitement aux environnements poussiéreux et à l’utilisation en extérieur.

Boîte de commande
La boîte de commande offre une bonne tenue en main pour un travail ergonomique à long terme. Elle est robuste, résistante aux chocs, son fonctionnement est sûr et sa commande se fait en 42 V basse tension. Les boutons-poussoirs disposés parallèlement permettent une utilisation encore plus simple. La décharge de traction externe sert à la  rotection du câble de commande.

Accessoires et options

  • Commande directe, commande spéciale
  • Radiocommande
  • Palan à chaîne avec convertisseur de fréquence
  • Tensions d'alimentation et de commande du monde entier
  • Vitesses spéciales sur demande
  • Commande à une main sur la poignée
  • Suspension par crochet
  • Crochet de charge de sécurité
  • Interrupteur de fin de course du réducteur avec deux contacts d’arrêt d'urgence supplémentaires
  • Fin de course externe / Fin de course multiple
  • Couplage synchrone de plusieurs palans à chaîne
  • Compteur d'heures d'utilisation
  • Surveillance de température pour protéger le moteur contre la surchauffe
  • Débrayage manuel du frein / Deuxième frein
  • Boîte à chaîne pour les diverses hauteurs de levage
  • Graisse à réducteur pour températures basses / industrie alimentaire
  • Coupure du mouvement sur détection de mou de chaine
  • Axe dynamométrique pour mesure de charge
  • Codeur pour mesure de déplacement

Galerie

La grue GISKB avec ponts roulants parallèles soulève des pièces métalliques longues et encombrantes.Grue intérieure avec 2 palans électriques à chaîne synchrones et radiocommandePalan électrique à chaîne avec dispositif de montage de la machineSystème de grue légère avec palan électrique à chaîne pour équiper les machinesSystème de grue d'atelier peu encombrant pour petits espacesPalan électrique à chaîne LP d8 + pour maintenir les conteneurs au-dessus des personnesDeux palans électriques à chaîne sur le pont roulant de l'embarcationpalan électrique à chaîne en version monophasée pour utilisation mobilePalan électrique à chaîne avec pince à panneaux servant au levage de panneau de boisCe système de grue GISKB, galvanisé à chaud et résistant à la rouille, comporte 2 ponts roulants avec palans électriques à chaîne GP.palan électrique à chaîne pour utilisation extérieure dans une station d'épuration des eaux usées
