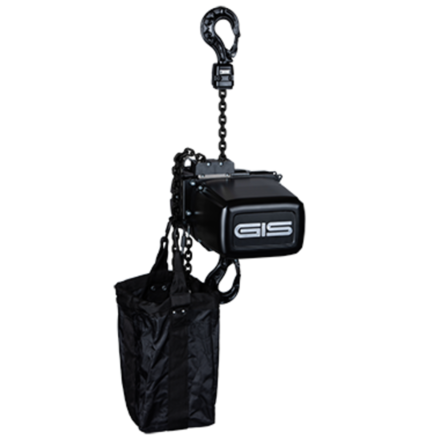

Rigging Motor LPL500 für mobile Anwendungen im Bühnenbau

Elektrokettenzug LPL D8

LPML250 für 500 kg, LPL500 für 1000 kg, LPL1000 für 2000 kg

Leicht und kraftvoll

  • Die weltweit leichtesten Entertainment-Motoren
  • LPML250: Eigengewicht 12 kg, Traglast 500 kg
  • LPL500: Eigengewicht 23 kg, Traglast 1000 kg
  • LPL1000: Eigengewicht 46 kg, Traglast 2000 kg

Zuverlässig und langlebig

  • 3 Jahre Garantie
  • Schutzart IP65 als Standard
  • Gehäuse und Deckel aus Aluminium

Komfortabel

  • Leise: Hohe Laufruhe durch 3-stufiges Getriebe mit Schrägverzahnung
  • Einfache Montage einer zweiten Bremse
  • Polygonverbindungen für den schnellen Service
  • Verfügbar als Kit mit Flight Case und Controller

Technische Daten

Standardausführung

D8 Motor

Nach EN14492-2, SQP2:2018, DIN56950, EN17206


Maximale Traglasten

LPML250: 500 kg, LPL500: 1000 kg, LPL1000: 2000 kg


Kettensicherheit

Mindestens 5:1


Standardspannungen

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz


Hubgeschwindigkeiten

4 m/min


Steuerung

Direktsteuerung


Schutzart

IP65


Aufhängung

Ösen- oder Hakenaufhängung


Verwendung

Einsatz als Stationär- oder Kletterzug


Isolatosklasse (Motor)

F


Material

Gehäuse und Deckel aus Aluminium


Farbe

Gehäuse, Kette und Ausrüstteile schwarz


Bremse

DC-Federdruckbremse


Lasthaken

Mit formschlüssiger Hakenlasche, Dämpfungssystem



Überlastsicherung

Rutschkupplung nachstellbar und nicht im Kraftfluss


Weitere Eigenschaften
  • Geeignet für Frequenzumrichter-Betrieb
  • Liquidablauf für Aussenbetrieb

Kundennutzen

Leicht
Die maximale Tragfähigkeit der LPML und LPL D8-Baureihe beeindruckt im Vergleich zu deren Eigengewicht und macht sie weltweit zu den leichtesten Entertainment Motoren. Der LPML250 wiegt nur 12 kg und hebt 500 kg. Das Eigengewicht des LPL500 beträgt lediglich 23 kg und bietet 1000 kg Traglast. Die idealen Motoren für mobile Anwendungen, das tiefe Eigengewicht und die Kompaktheit wirken sich zudem positiv auf die Transportkosten aus.

Kompakt

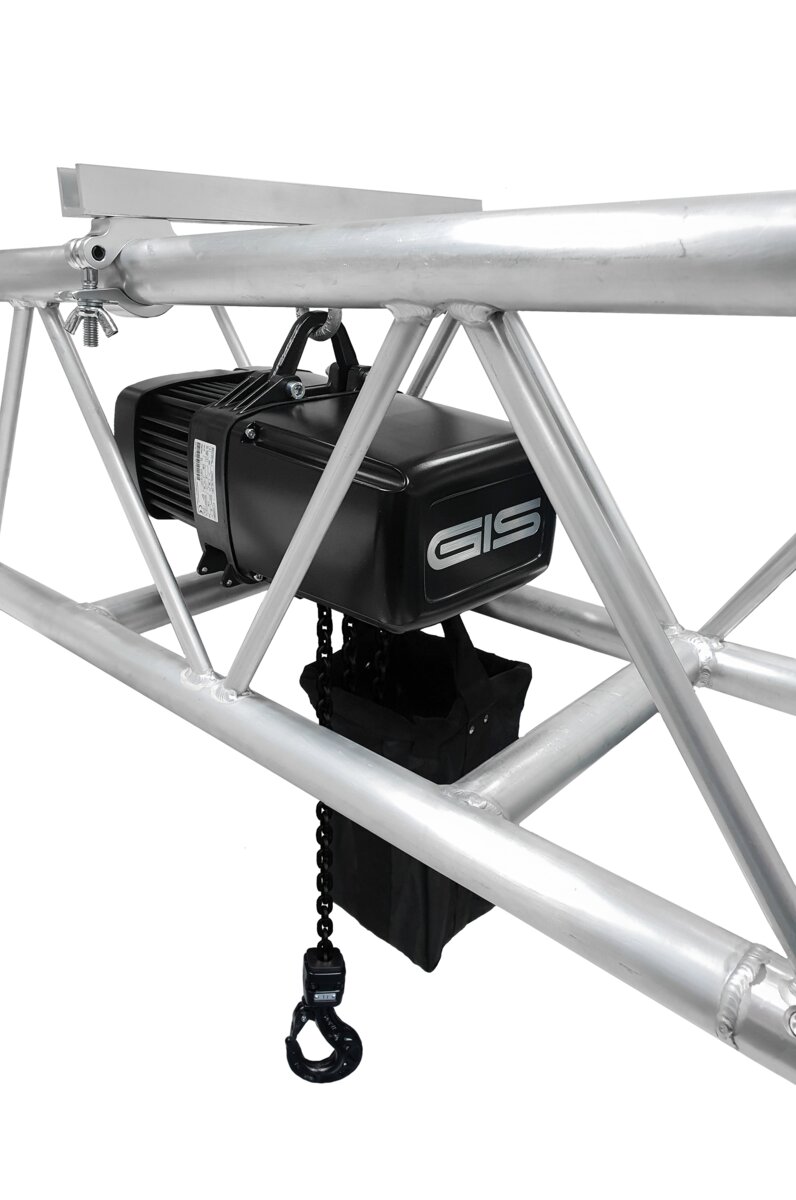

Die Elektrokettenzüge LPML und LPL sind dank der modularen und kompakten Bauweise perfekt für den Einbau in Traversen geeignet. Der LPML250 passt in die quadratische 300 mm Traverse und der LPL500 in die quadratische 400 mm Traverse. Trotz der kompakten Bauform des Kettenzuges, können Verschleissteile auf einfachste Weise ausgetauscht werden, was der Techniker besonders schätzt.

Kraftvoll
Die einsatzgehärtete Profilstahlkette bietet eine um ca. 15 % erhöhte Belastbarkeit bei gleichem Nenndurchmesser im Vergleich zu einer Rundstahlkette. Durch die grössere Querschnittfläche wird die Belastung vermindert und die Lebensdauer der Kette gesteigert. Der Skeletto-Lasthaken mit stabiler, geführter Hakensicherung und Dämpfungssystem bietet ein Maximum an Sicherheit.

Wetterfest
Durch die Auslegung des Ket-tenzuges auf die Schutzart IP65 ist dieser standardmässig gegen Staub und Strahlwasser geschützt. Er eignet sich somit bestens für den Ausseneinsatz, auch unter schwierigsten Bedingungen. An Open-Air Veranstaltungen oder auf Konzerttourneen schätzt der Rigger die Wetterbeständigkeit und Zuverlässigkeit dieser Elektrokettenzüge.

Zubehör + Optionen

  • Steuerung 42 V Niederspannung mit Getriebeendschalter
  • Andere Betriebs- und Steuerspannungen auf Anfrage
  • Sicherheitslasthaken
  • Getriebeendschalter mit zwei zusätzlichen Not-Aus-Kontakten
  • Sicherheitsfunksteuerung
  • Ergonomischer Steuerschalter am Kabel
  • Zweite, unabhängige Bremse
  • Textilkettenspeicher für diverse Hubhöhen
  • Handfahrwerk und Motorfahrwerk
  • Tragegriffe
  • Last- und Wegmessung
  • Flight Cases (4 x LPML250, 2 x LPL500, 1 x LPL1000)
  • Controller: Gruppensteuerungen / Frequenzsteuerungen
  • Anschluss- und Steuerkabel mit Stecker
