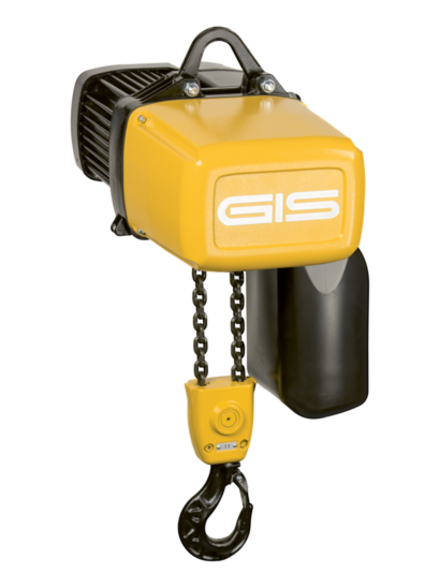

Elektrokettenzug für das Güterhandling zum Heben von Lasten bis 6300 kg

Elektrokettenzug GP

GPM250, GP250 - 2500, bis 6300 kg

Zuverlässig und langlebig

  • 3 Jahre Garantie auf allen GP Elektrokettenzügen
  • Minimal 8-fache Kettensicherheit (DIN EN 14492 A5, ISO M5)
  • Alle GP Kettenzüge mit Schutzart IP65 als Standard

Komfortabel

  • GP Hebezüge haben bis 60 % mehr Traglast
  • Hohe Laufruhe durch 3-stufiges Getriebe mit Schrägverzahnung
  • Polygonverbindungen sorgen für schnelle Montage und Demontage

Kundenspezifisch

  • Kettenzüge in Drei- oder Einphasenausführung
  • Direktsteuerung, Funksteuerung, Frequenzumrichter, Spezialsteuerung
  • Spezialausführungen wie Synchron-Elektrokettenzug, gedrängte Bauart, korrosionsbeständige Ausführung, ATEX

Technische Daten

Standardausführung

Maximale Traglasten (1- oder 2-strängig)

GPM250: 320 kg, GP250: 400/630 kg, GP500: 800/1250 kg, GP1000: 1600/2500 kg, GP1600: 2500/5000 kg, GP2500: 4000/6300 kg


Standardspannungen

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz
1 × 115 V / 50 Hz, 1 × 230 V / 50 Hz


3-Phasen-Motor

1 oder 2 Hubgeschwindigkeiten


1-Phasen-Motor

1 Hubgeschwindigkeit


Steuerung

42 V Niederspannung


Schutzart

IP65


Aufhängung

Ösenaufhängung


Standardhubhöhe

3 m


Steuerschalter

Ergonomischer Steuerschalter mit Not-Aus und äusserer Zugentlastung


Steuerkabellänge

1,8 m


Endschaltung

Getriebeendschalter für höchste und tiefste Hakenstellung


Isolationsklasse (Motor)

F


Bremse

DC-Federdruckbremse


Überlastsicherung

Rutschkupplung nachstellbar und nicht im Kraftfluss


Kundennutzen

Der Elektrokettenzug GP wurde konzipiert für den anspruchsvollen Anwender. Er ist einfach im Aufbau und enthält keine sensible Elektronik, was das Risiko von Betriebsausfällen minimiert. Der Hebezug zeichnet sich durch hohe Laufruhe aus und ist dank dem leistungsstarken Motor mit tiefer Betriebstemperatur auf Langlebigkeit im harten Einsatz ausgelegt. Die Wartung des Kettenzugs ist einfach, schnell und erfolgt ohne Spezialwerkzeuge.

Profilstahlkette
Die einsatzgehärtete und manganphosphatierte Profilstahlkette bietet eine um ca. 15 % erhöhte Belastbarkeit bei gleichem Nenndurchmesser im Vergleich zur Rundstahlkette. Durch die grössere Querschnittfläche wird die Belastung vermindert und die Lebensdauer der Kette gesteigert. Der Skeletto-Lasthaken mit stabiler, geführter Hakensicherung bietet ein Maximum an Sicherheit.

Polygonverbindung
Eine echte Innovation steckt im Innern des modular aufgebauten Kettenzuges. Sämtliche Wellen-Naben-Verbindungen sind in Polygonausführung konstruiert. Dies erlaubt eine wesentlich schnellere Demontage und Montage bei Reparatur- und Wartungsarbeiten. Durch die Zeiteinsparung können die Servicekosten erheblich reduziert werden.

Schutzart IP65
Durch die Auslegung des Kettenzuges inklusive Steuerschalter auf die Schutzart IP65 ist dieser standardmässig staubdicht und gegen Strahlwasser geschützt. Mit seiner kompakten und robusten Bauweise eignet sich der GP dadurch bestens für staubige Umgebungen wie auch für Ausseneinsätze.

Steuerschalter
Der Steuerschalter liegt angenehm in der Hand und ist für das ergonomische Arbeiten auf Dauer ausgelegt. Er ist robust, schlagfest, sicher im Betrieb und durch 42 V Niederspannung gesteuert. Parallel angeordnete Drucktaster erhöhen die Bedienerfreundlichkeit. Die externe Zugentlastung dient dem Schutz des Steuerkabels.

Aus diesen Gründen stehen GIS Elektrokettenzüge überall dort im Einsatz, wo die Prozesssicherheit der Krananlage ein wichtiges Thema ist: Im harten Dreischichtbetrieb in der Automobil- und anderen Industrien, in staubiger oder chemisch aggressiver Umgebung, für den Ausseneinsatz, in der Unterhaltungsindustrie oder für extreme Hubhöhen in Windkraftanlagen. GIS Elektrokettenzüge und Fahrwerke sind standardmässig für höchste Ansprüche entwickelt worden. Für unsere GP Kettenzüge gewähren wir 3 Jahre Garantie.

Zubehör + Optionen

  • Direktsteuerung, Spezialsteuerung
  • Kettenzug mit Funksteuerung
  • Frequenzumrichter
  • Betriebs- und Steuerspannungen für weltweiten Einsatz
  • Spezialgeschwindigkeiten auf Anfrage
  • Einhandbedienung mit Steuerung am Handgriff
  • Hakenaufhängung
  • Sicherheitslasthaken
  • Getriebeendschalter mit zwei zusätzlichen Not-Aus-Kontakten
  • Externer Endschalter / Vielfachendschalter
  • Parallelschaltung mehrerer Kettenzüge
  • Betriebsdatenzähler
  • Temperaturüberwachung gegen Überhitzung des Motors
  • Manuelle Bremsentlüftung / Zweite Bremse
  • Kettenspeicher für diverse Hubhöhen
  • Getriebefett für Tieftemperatureinsatz / Lebensmittelindustrie
  • Schlaffkettenabschaltung
  • Lastmessbolzen für Lastmessung
  • Drehgeber für Wegmessung
