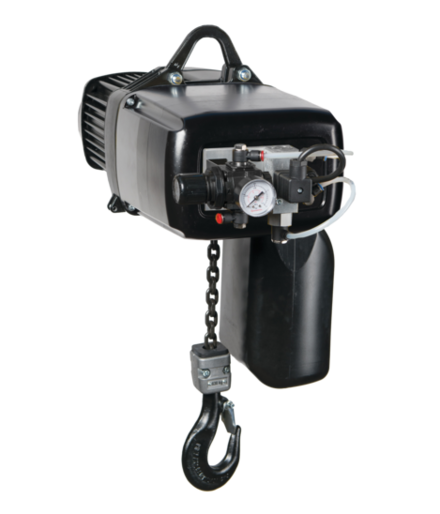

Elektrokettenzug explosionsgeschützt in ATEX Ausführung

Elektrokettenzug explosionsgeschützt

GP250 – 2500 bis 6300 kg
  • Elektrokettenzug explosionsgeschützt in ATEX Ausführung
  • Staub- oder gasgeschützte Ausführung
  • Für die Zonen 22 (D) und 2 (G)
  • Schutzart IP65
  • Optional Motorfahrwerke in ATEX Ausführung

Elektrokettenzug explosionsgeschützt im Ausstellungsraum anschauen ➜

Technische Daten

Standardausführung

Maximale Traglasten (1- oder 2-strängig)

GP250: 400/630 kg, GP500: 800/1250 kg, GP1000: 1600/2500 kg, GP1600: 2500/4000 kg, GP2500: 3200/6300 kg


Standardspannungen

3 × 400 V / 50 Hz, 3 × 230 V / 50 Hz


3-Phasen-Motor

1 oder 2 Hubgeschwindigkeiten


Steuerung

42 V Niederspannung


Schutzart

IP65


Aufhängung

Ösenaufhängung


Standardhubhöhe

3 m


Steuerschalter

ATEX Steuerschalter mit Not-Aus und äusserer Zugentlastung


Steuerkabellänge

1,8 m


Endschaltung

Getriebeendschalter für höchste und tiefste Hakenstellung


Isolationsklasse (Motor)

F


Bremse

DC-Federdruckbremse


Überlastsicherung

Rutschkupplung nachstellbar und nicht im Kraftfluss


Staubgeschützte Ausführung:

  • Gerätegruppe II, Gerätekategorie 3
  • Zone 22 (D)
  • Temperatur = <130° C
  • Mit Temperaturüberwachung


Gasgeschützte Ausführung:

  • Gerätegruppe II, Gerätekategorie 3
  • Zone 2 (G), 22 (D)
  • Temperaturklasse = T3
  • Mit Temperaturüberwachung
  • Betriebsunterbruch bei Druckabfall

Kundennutzen

Explosionsfähige Atmosphären können in vielen Industriezweigen entstehen, zum Beispiel in der Rohstoffgewinnung, in der chemischen oder petrochemischen Industrie, bei der Nahrungs- und Lebensmittelproduktion oder auch bei der Energieversorgung. Elektrische Hubgeräte, die in diesen explosiven Umgebungen eingesetzt werden, müssen konstruktiv so ausgelegt sein, dass sie nicht zur Zündquelle werden.

Basierend auf dem Grundmodell GP bieten wir explosionsgeschützte Elektrokettenzüge für die Zonen 22 und 2 an:

  • Die staubgeschützte ATEX-Ausführung erreicht die geforderte Schutzklasse Zone 22 durch eine Temperaturüberwachung (Klixon) im Motor, die eine Überhitzung verhindert, durch die Auslegung auf Schutzklasse IP65 gegen das Eindringen von Staub oder Strahlwasser und durch spezielle Kabelverschraubungen.
  • Die gasgeschützte ATEX-Version (Zone 22 und Zone 2) verhindert zusätzlich den Eintritt von Gas, Dampf oder Nebel mittels 0.4 bar Überdruck im Gehäuse. Dies erfolgt durch konstante externe Zuführung von Druckluft. Bei Druckabfall wird die Betriebsspannung sofort unterbrochen und der Hub-, respektive Fahrvorgang wird unverzüglich gestoppt.

Gerade bei einem höchst sensiblen Thema wie dem Explosionsschutz ist größte Vorsicht und Sorgfalt geboten. Daher empfehlen wir in jedem Fall, sich durch einen GIS-Kundenbetreuer oder einen unserer Vertriebspartner beraten zu lassen.

Zubehör + Optionen

  • Betriebs- und Steuerspannungen für weltweiten Einsatz
  • Hakenaufhängung
  • Sicherheitslasthaken
  • Kettenspeicher für diverse Hubhöhen
  • Korrosionsbeständiger Ausführung
  • Motor- und Handfahrwerke
