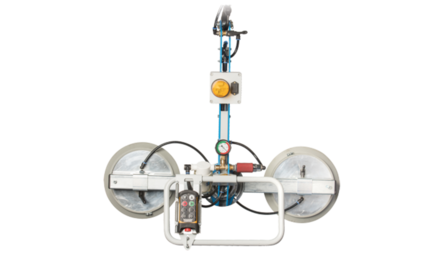

Vakuumgerät zum Heben und Tranpsortieren von Glasplatten

Ejektorgerät GHGE

bis 320 kg
  • Entwickelt für das Handling von Scheiben und anderen luftundurchlässigen Transportgütern
  • Vakuumerzeugung durch Druckluft (keine elektrische Zuleitung nötig)
  • Mit Halter für Steuerschalter/Funksteuerung
  • Gesamtlösungen inklusive Elektrokettenzug, Krananlage oder Drehkran
  • Robuste und langlebige Konstruktion
  • Kleines und leichtes Gerät mit sehr geringen Anschaffungskosten
  • Saugflächen, Traversen und Bedienung sind kundenspezifisch anpassbar
  • Erfüllt Europäische Norm EN 13155 (Warnanlage, Zweihandbedienung, Vakuumspeicher, Rückschlagventil

Das Ejektorgerät GHGE im Ausstellungsraum anschauen ➜

Technische Daten

Standardausführung

Maximale Traglast

320 kg


Benötigter Betriebsdruck

6 - 10 bar


Haupttraverse

Länge: 1200 mm, drehbar


Saugteller

2 oder 4 Saugteller (ø 180, 270 oder 320 mm)


Bedienung

Manometer, Handschiebeventil für Abwurf, Rastbolzen für Dreharretierung und Halter für Funksteuerung


Warnsignal

Optisches Warnsignal


Luftzuführung

Spiralschlauch


Kundennutzen

Vakuumheber vom Typ GHGE werden für luftdichte Güter wie Glas, Metall und Kunststoffe eingesetzt.
Die Geräte sind konzipiert für das Einglasen von Fensterscheiben und werden somit hauptsächlich in die Glasindustrie geliefert.

Die Vakuumerzeugung erfolgt durch Druckluft, wodurch das Gerät wesentlich kleiner und leichter ist.
Als Folge davon ist es auch deutlich günstiger in der Anschaffung, jedoch etwas kostenintensiver, was die Betriebskosten anbelangt.

Zubehör + Optionen

  • Spezialsaugflächen und Traversen
  • Abschaltung einzelner Saugflächen
